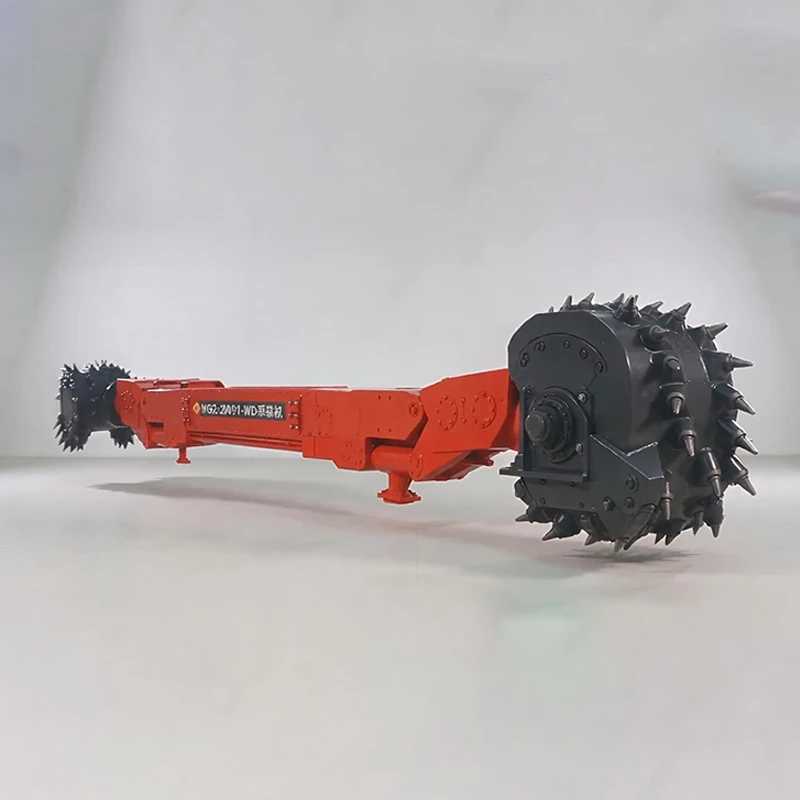

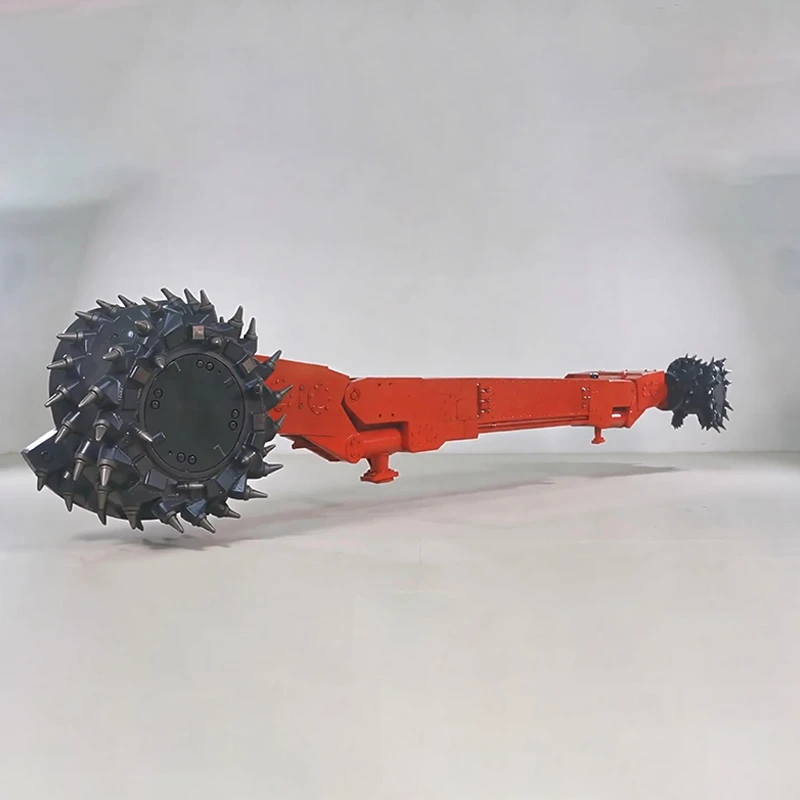

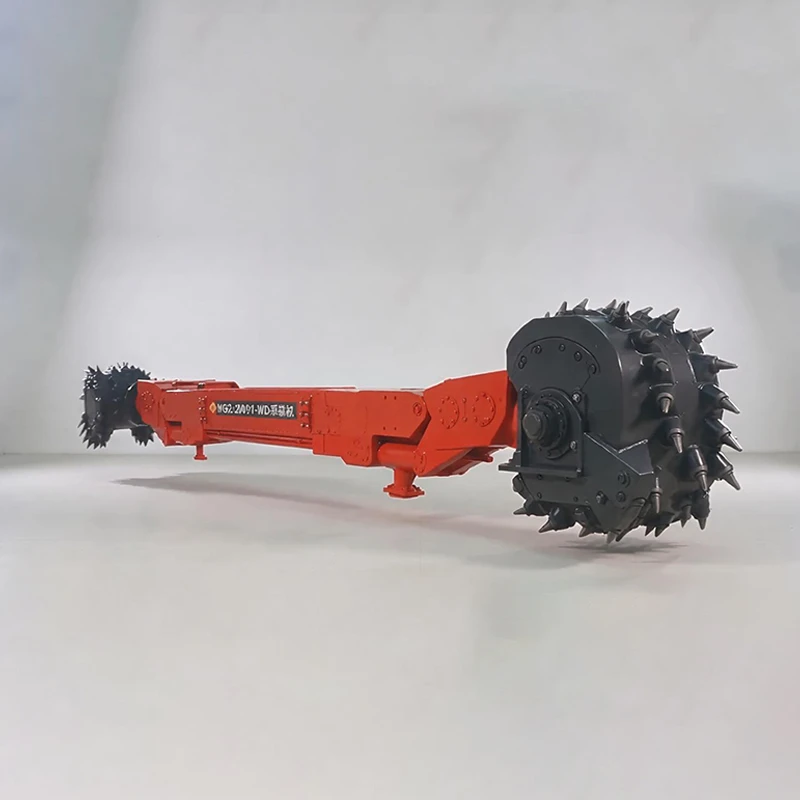

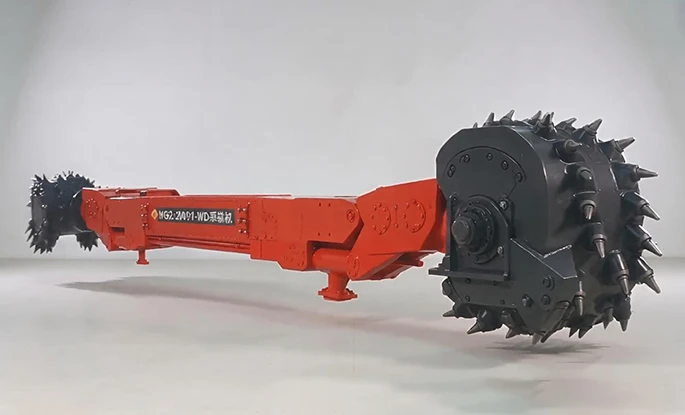

Cizalladoras de transporte eléctricas de CA serie MG2×200/910-WD Cizallas de transporte eléctricas de CA Cizallas
Las cizallas de transporte eléctricas de CA de la serie MG2×200/910-WD son equipos básicos para la minería totalmente mecanizada en vetas de carbón de espesor medio. La línea de productos también incluye MG2×160/740-WD y MG2×125/600-WD, disponibles en versiones de perfil bajo y alto para diferentes alturas de minería. El modelo insignia MG2×200/910-WD ofrece alturas de extracción de 1,4 a 2,7 m (perfil bajo) y de 1,4 a 3,0 m (perfil alto) para adaptarse a la mayoría de los frentes de carbón de espesor medio.
Las cizallas de transporte eléctricas de CA de la serie MG2×200/910-WD son equipos básicos para la minería totalmente mecanizada en vetas de carbón de espesor medio. La línea de productos también incluye MG2×160/740-WD y MG2×125/600-WD, disponibles en versiones de perfil bajo y alto para diferentes alturas de minería. El modelo insignia MG2×200/910-WD ofrece alturas de extracción de 1,4 a 2,7 m (perfil bajo) y de 1,4 a 3,0 m (perfil alto) para adaptarse a la mayoría de los frentes de carbón de espesor medio. La potencia instalada alcanza los 910 kW, la velocidad de transporte oscila entre 0 y 8,9 m/min y la fuerza de transporte alcanza los 522 kN. Al adoptar una regulación de velocidad de frecuencia variable de CA a bordo más un transporte de piñón de cremallera, la máquina funciona suavemente y soporta inclinaciones de trabajo de hasta 45°. Tres diámetros de tambor (1300/1400/1600 mm) y dos profundidades de red (630 mm/800 mm) son opcionales; La velocidad de rotación del tambor es de 51 r/min y la profundidad del sumidero alcanza los 290 mm cuando está equipada con tambores de φ1400 mm para una alta eficiencia de carga y rotura del carbón. Compatible con fuentes de alimentación minera de 1140 V y 3300 V, la máquina pesa alrededor de 41 toneladas y funciona perfectamente con los transportadores raspadores SGZ730, SGZ764 y SGZ800. La altura del marco de perfil bajo es de solo 855 mm con una amplia altura de paso de carbón para evitar bloqueos, lo que lo hace ideal para la minería a gran escala en vetas de carbón inclinadas y caras de trabajo de altura variable.
| MG2×200/910 - Especificaciones técnicas de la máquina para minería de carbón serie WD | ||
| modelo | MG2×160/740-WD MG2×125/600-WD |
MG2×200/910-WD |
| Altura minera (m) | Enano 1.3~2.6 | Enano 1.4~2.7 |
| Tipo de alta resistencia 1,4~2,8 | Tipo de alto rendimiento 1.4~3.0 | |
| Altura de la superficie de la máquina (mm) | Enano 855 | |
| Gama alta 1050 | ||
| Altura del paso de carbón (mm) | Enano 295 | |
| gama alta 490 | ||
| Ángulo de inclinación adaptable (°) | ≤45° | |
| Potencia instalada (kW) | 740=(2×2×160+2×40+20) 600=(2×2×125+2×40+20) |
910=(2×2×200+2×45+20) |
| Velocidad de tracción (m/min) | 0~8.3 | 0~8.9 |
| Fuerza de tracción (kN) | 497 | 522 |
| Método de ajuste de velocidad | Control de velocidad de frecuencia variable de CA aerotransportado | |
| Método de tracción | Tipo de engranaje y pasador | |
| Distancia entre centros de rotación del balancín (mm) | 7530 | |
| Longitud del balancín (mm) | 2134 | 2318 |
| Diámetro del tambor (mm) | 1250;1400 | 1300;1400;1600 |
| Profundidad de corte (mm) | 630;800 | |
| Velocidad del rodillo (r/min) | 53 | 51 |
| Medida encubierta (mm) | 230 (rodillo φ1250) | 290 (rodillo φ1400) |
| Tensión de alimentación (V) | 1140 o 3300 | |
| Peso total (t) | Aproximadamente 38 | Aproximadamente 41 |
| Aviones de transporte de apoyo. | SGZ730;SGZ764;SGZ800 | |
Múltiples modelos para una cobertura flexible de la altura de la minería
Tres variantes de máquina con marcos de perfil bajo/alto cubren alturas de minería de 1,3 ma 3,0 m para vetas delgadas y de espesor medio. Las unidades de perfil bajo se adaptan a caras de trabajo estrechas, mientras que las versiones de perfil alto aumentan el rendimiento en costuras más gruesas.
Alta potencia y fuerte tracción para un funcionamiento estable en cara inclinada
La fuerza de transporte de 522 kN soporta pendientes de hasta 45° sin resbalar ni deslizarse. El control de velocidad de frecuencia de CA infinitamente variable (0–8,9 m/min) permite un corte constante a baja velocidad en vetas delgadas y una extracción rápida de alto rendimiento en vetas gruesas.
Tambores y parámetros de excavación personalizables.
Los diámetros de tambor y profundidades de red opcionales combinados con una profundidad de sumidero de 290 mm eliminan el carbón residual del piso y reducen el trabajo de limpieza manual. La disposición científica de la selección produce terrones de carbón uniformes y una carga suave para reducir los bloqueos del transportador.
Estructura compacta con excelente rendimiento de paso de carbón.
La altura del marco de perfil bajo de 855 mm y la altura del paso de carbón de 295 mm mantienen el flujo fluido del material en espacios reducidos. El brazo oscilante de 2318 mm y la distancia del centro de giro de 7530 mm amplían la cobertura de corte y aumentan la recuperación de carbón en las esquinas de la cara.
Amplia compatibilidad para una coordinación facial eficiente
Combinado en fábrica con los principales transportadores raspadores de la serie SGZ sin una reconstrucción extensa del sitio; La compatibilidad de doble voltaje (1140 V/3300 V) se adapta a las redes eléctricas mineras nacionales y extranjeras para una fácil implementación internacional.
Diseño resistente al desgaste para trabajo pesado para reducir el tiempo de inactividad
El transporte por piñón de cremallera resiste el impacto y la abrasión en entornos polvorientos y pesados de minas de carbón. El peso razonable de 41 toneladas equilibra la movilidad y la estabilidad, con puntos de servicio bien organizados para un mantenimiento de rutina conveniente.
Soporte técnico en el extranjero de ciclo completo
Personalizamos el perfil del marco y las especificaciones del tambor según el espesor de la costura local, el ángulo de inclinación y la fuente de alimentación; Ofrezca esquemas integrados de coincidencia de caras, además de puesta en servicio in situ, capacitación de operadores y suministro de repuestos genuinos en todo el mundo.
