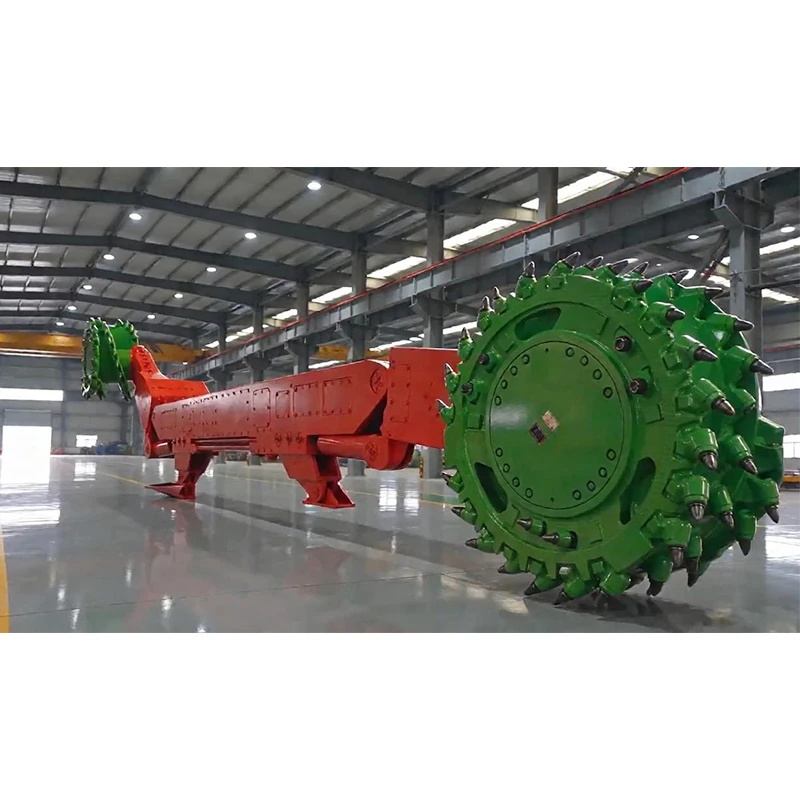

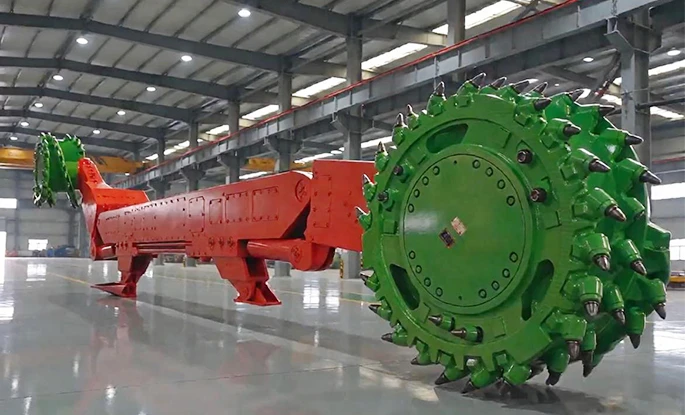

MG600/1450-WD Cizalla de transporte de CA de alta potencia
La cizalla de transporte de CA de alta potencia MG600/1450-WD está diseñada para caras de trabajo de alto rendimiento en vetas de carbón gruesas. La cartera de productos también incluye las variantes MG500/1180-WD, MG500/1210-WD, MG550/1310-WD y MG650/1550-WD. El buque insignia MG600/1450-WD se ofrece en configuraciones de perfil bajo y alto: altura de minería de perfil bajo de 2,3 a 4,5 m, altura de minería de perfil alto de 2,5 a 5,3 m, que se adapta perfectamente a escenarios de minería de corte grande y vetas gruesas. La potencia instalada alcanza los 1450 kW, la velocidad de transporte oscila entre 0 y 9,7 m/min y la fuerza de transporte alcanza los 946 kN.
La cizalla de transporte de CA de alta potencia MG600/1450-WD está diseñada para caras de trabajo de alto rendimiento en vetas de carbón gruesas. La cartera de productos también incluye las variantes MG500/1180-WD, MG500/1210-WD, MG550/1310-WD y MG650/1550-WD. El buque insignia MG600/1450-WD se ofrece en configuraciones de perfil bajo y alto: altura de minería de perfil bajo de 2,3 a 4,5 m, altura de minería de perfil alto de 2,5 a 5,3 m, que se adapta perfectamente a escenarios de minería de corte grande y vetas gruesas. La potencia instalada alcanza los 1450 kW, la velocidad de transporte oscila entre 0 y 9,7 m/min y la fuerza de transporte alcanza los 946 kN. Equipada con regulación de velocidad de frecuencia variable de CA incorporada y mecanismo de desplazamiento de piñón de cremallera, la máquina se adapta a inclinaciones de trabajo de hasta 35°. Los diámetros de tambor opcionales son 2000/2250/2500/2600 mm con dos opciones de profundidad de red (800 mm y 865 mm); La velocidad de rotación del tambor es de 31 r/min y la profundidad de sumidero alcanza los 300 mm cuando se combina con tambores de φ2000 mm para lograr un excelente rendimiento de rotura de carbón y limpieza de pisos. Alimentada por una fuente de alimentación de mina de alto voltaje estándar de 3300 V, la máquina pesa alrededor de 86 toneladas y funciona con transportadores raspadores de servicio pesado SGZ800, SGZ900 y SGZ1000. Las funciones inteligentes integradas, como comunicación remota, corte de memoria, arranque y parada con una sola tecla y diagnóstico de fallas, la convierten en una unidad emblemática para la minería automatizada a gran escala en minas modernas e inteligentes.
| Parámetros técnicos de la máquina de minería de carbón serie MG 600/1450-WD | ||||||||
| Modelo | MG500/ 1180-WD |
MG500/ 1210-WD |
MG550/ 1310-WD |
MG600/ 1450-WD |
MG650/ 1550-WD |
|||
| Altura minera (m) | Enano 2.3~4.5 | |||||||
| Tipo de alta resistencia 2,5~5,3 | ||||||||
| Altura de la superficie de la máquina (mm) | Enano 1551 | |||||||
| Gama alta 2029 | ||||||||
| Altura del paso de carbón (mm) | Enano 731 | |||||||
| Gama alta 1087 | ||||||||
| Ángulo de inclinación adaptable (°) | ≤35° | |||||||
| Potencia instalada (kW) | 1180(2×500 +2×75+30) |
1210(2×500 +2×90+30) |
1310(2×550 +2×90+30) |
1450(2×600 +2×110+30) |
1550(2×650 +2×110+30) |
|||
| Velocidad de tracción (m/min) | 0~9.1 | 0~9.7 | 0~11.6 | |||||
| Fuerza de tracción (kN) | 840 | 946 | 966 | |||||
| Método de ajuste de velocidad | Control de velocidad de frecuencia variable de CA aerotransportado | |||||||
| Método de tracción | Tipo de engranaje y pasador | |||||||
| Distancia entre centros de rotación del balancín (mm) | 9000 | |||||||
| Longitud del balancín (mm) | 2947 | |||||||
| Diámetro del tambor (mm) | 1800;2000;2250;2500 | 2000;2250;2500;2600 | ||||||
| Profundidad de corte (mm) | 800; 865 | |||||||
| Velocidad del rodillo (r/min) | 35 | 31 | ||||||
| Medida encubierta (mm) | 300 (rodillo φ2000) | |||||||
| Tensión de alimentación (V) | 3300 | |||||||
| Peso total (t) | Aproximadamente 80 | Aproximadamente 86 | ||||||
| Aviones de transporte de apoyo. | SGZ800; SGZ900; SGZ1000 | |||||||
1. Control eléctrico inteligente y protección de seguridad integral
La regulación estable de velocidad de frecuencia variable de CA se combina con protección multinivel, diagnóstico de fallas y almacenamiento de datos históricos. Las funciones que incluyen transmisión remota de datos, corte de memoria, control remoto y arranque y parada con una sola tecla satisfacen plenamente las demandas de automatización minera inteligente; Los parámetros operativos clave se muestran en chino para un monitoreo intuitivo. Cada motor de corte está equipado con un embrague y un eje de torsión elástico para absorber el impacto de la sobrecarga y evitar daños rígidos a los motores y las piezas de la transmisión.
2. Estructura robusta y mantenimiento conveniente
Los brazos rectos divididos son intercambiables de izquierda a derecha para una mayor versatilidad de repuestos. Las carcasas de los brazos oscilantes están fabricadas con acero especial importado exclusivo para cizallas para resistir la abrasión y los impactos fuertes. El marco está sujeto mediante varillas de tracción hidráulicas y pernos de alta resistencia para una excelente rigidez estructural. Se adoptan materiales importados resistentes al desgaste para las zapatas guía; Las bombas de triple engranaje suministran aceite de forma centralizada para levantar dos tambores de forma sincrónica con una respuesta rápida.
3. Rendimiento de alta potencia y servicio pesado para un alto rendimiento con costuras gruesas
La fuerte tracción de 946 kN permite un funcionamiento estable en pendientes de hasta 35°. Múltiples tamaños de tambores grandes y dos opciones de profundidad de red más una profundidad de sumidero de 300 mm eliminan el carbón residual del piso y reducen el trabajo de limpieza manual. La salida del tambor de alto torque y baja velocidad aumenta la eficiencia de rotura de hulla y el rendimiento de carbón en trozos.
4. Excelente compatibilidad del sistema con equipos faciales.
Combinado en fábrica con transportadores raspadores de servicio pesado serie SGZ sin reconstrucción importante del sitio. La entrada de energía de alto voltaje de 3300 V se adapta a las principales redes eléctricas de alto voltaje de grandes minas nacionales y extranjeras. La línea de múltiples modelos degradados permite una selección personalizada según el espesor, la dureza y la inclinación de la costura local.
5. Soporte técnico en el extranjero de ciclo completo
Adaptamos la configuración de la máquina y las especificaciones del tambor según las condiciones locales de costura, el suministro de energía y los modelos de transportador; ofrecer soluciones integradas de frente de minería, puesta en marcha en el sitio, capacitación en operación inteligente y suministro a largo plazo de repuestos genuinos resistentes al desgaste en todo el mundo.
