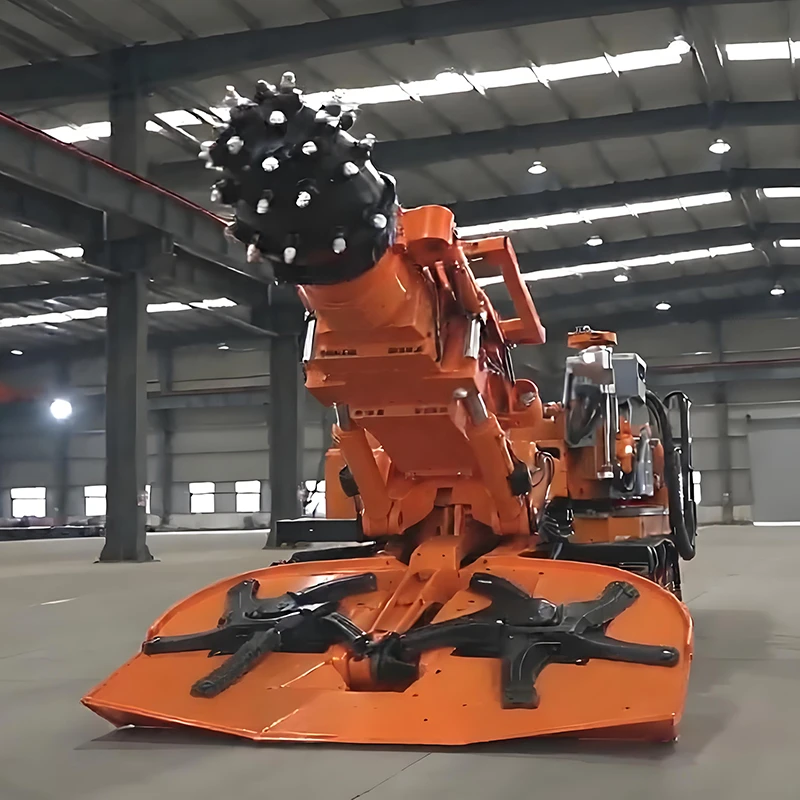

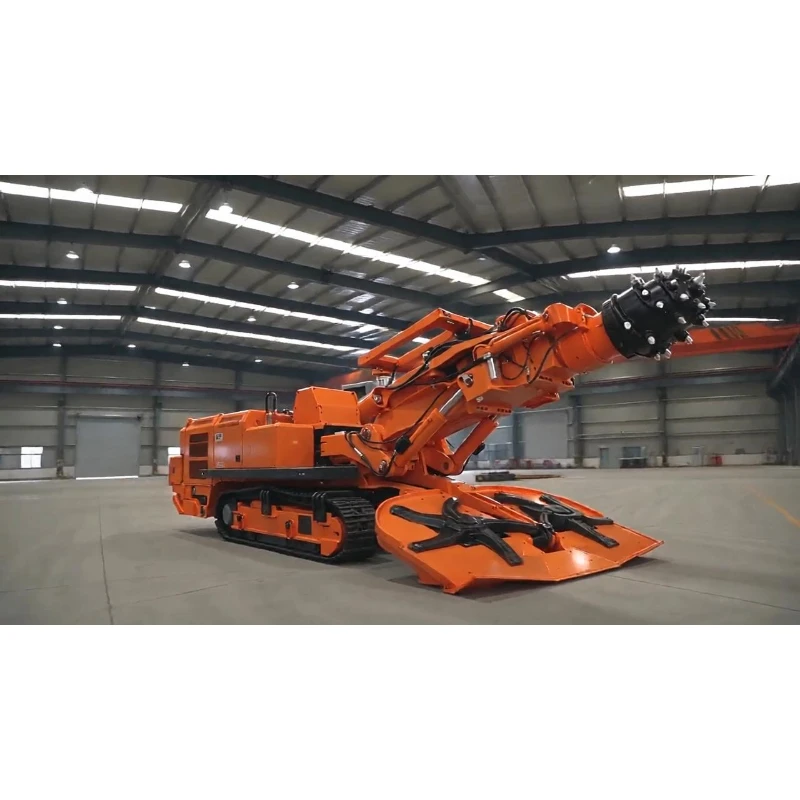

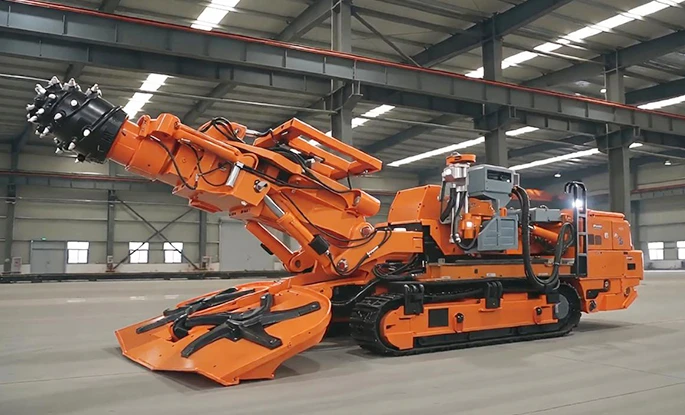

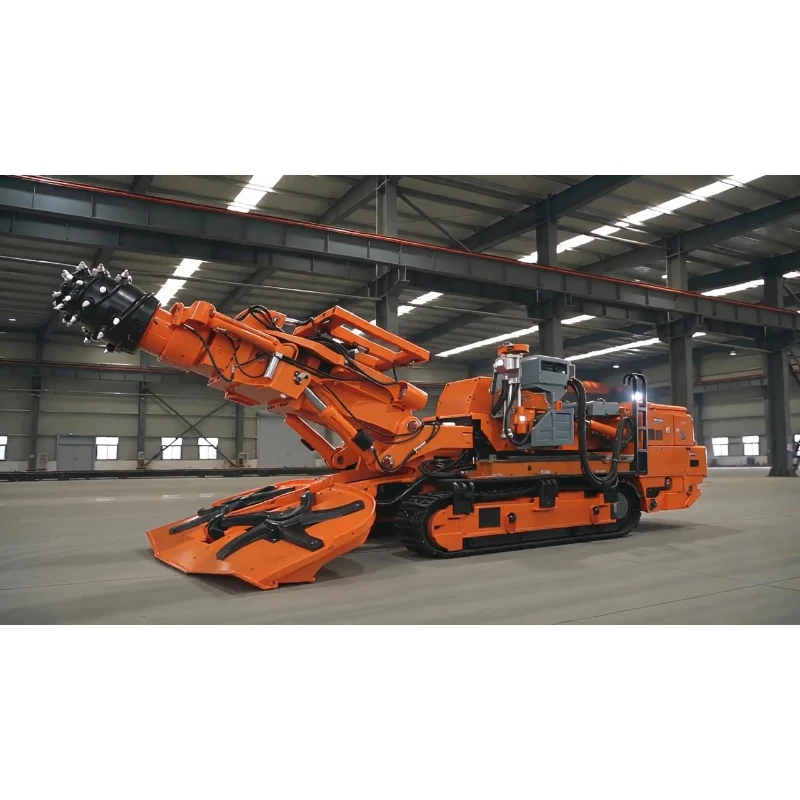

EBZ200M-2H Berner Miner (perfil bajo)
El empernador minero EBZ200M‑2H (de perfil bajo) es una máquina tuneladora y de anclaje integrada de baja altura y alta resistencia, personalizada para condiciones de carreteras con vetas bajas. Integra corte de roca, transporte de estiércol y soporte de pernos sincrónico en una sola unidad. El sistema de corte de doble potencia con un cabezal de corte telescópico de 500 mm rompe rocas con una resistencia a la compresión uniaxial de hasta 85 MPa y ofrece un rendimiento rentable a 60 MPa.
El empernador minero EBZ200M‑2H (de perfil bajo) es una máquina tuneladora y de anclaje integrada de baja altura y alta resistencia, personalizada para condiciones de carreteras con vetas bajas. Integra corte de roca, transporte de estiércol y soporte de pernos sincrónico en una sola unidad. El sistema de corte de doble potencia con un cabezal de corte telescópico de 500 mm rompe rocas con una resistencia a la compresión uniaxial de hasta 85 MPa y ofrece un rendimiento rentable a 60 MPa. Su estructura de bajo perfil se adapta a espacios subterráneos confinados con espacio libre limitado; El diseño modular dividido permite el transporte subterráneo segmentado. Los empernadores dobles realizan excavaciones y anclajes paralelos. Con abundante reserva de marcha y soporte firme, destaca en la construcción eficiente en carreteras de roca dura de baja altura. Para secciones convencionales extragrandes de alto espacio libre, los clientes pueden elegir nuestra serie de empernadores mineros de altura estándar para trabajo pesado.
| Rozadora EBZ200M-2H (de perfil bajo) con empernador – Parámetros principales | |
| Peso total (t) | 92 |
| Longitud del cuerpo de la máquina (m) | 11.87 |
| Altura del cuerpo de la máquina (m) | Altura del cuerpo 1,7 / Cabezal de corte horizontal 2,3 / Punto más alto 2,3 |
| Ancho exterior de vía (m) | 2.98 |
| Ancho total del cabezal recolector (m) | 3.6 |
| Capacidad de escalada (°) | ±18 |
| Rebaje del cabezal de corte (mm) | 220 |
| Rebaje del cabezal fruncido (mm) | 410 |
| Resistencia a la compresión uniaxial máxima/económica de la roca cortada (MPa) | 85 / 60 |
| Presión de apoyo al suelo (MPa) | 0.17 |
| Potencia del motor de corte (kW) | 200 / 110 |
| Velocidad del cabezal de corte (r/min) / Carrera (mm) | 46 / 23 / 500 |
| Potencia del motor de la bomba de aceite (kW) | 132 |
| Tensión de alimentación | CA1140V – 50Hz |
| Altura de atornillado (m) | 3.0 – 4.75 |
| Ancho de empernado (m) | 4.3 – 5.8 |
| Número de empernadores | 2 |
| Par de apriete (N·m) | 350 |
| Velocidad nominal del bólter (rpm) | 500 |
| Área de soporte (m²) | 4.2 |
| Fuerza de apoyo (kN) | 30 |
| Dimensiones máximas de la pieza no desmontable (m) | Marco principal delantero: 3,56 × 1,5 × 1,4 Bastidor principal trasero: 1,13 × 1,33 × 1,3 Canal delantero: 3,4 × 0,71 × 0,6 Marco de soporte trasero: 3,17 × 1,485 × 1,32 |
| Peso máximo de pieza no desmontable (t) | 8.85 |
Diseño de perfil bajo para una adaptabilidad superior en costuras bajas
Con solo 1,7 m de altura y una altura máxima de trabajo de 2,3 m, accede a vías bajas de vetas de carbón inaccesibles para los modelos normales. La longitud de la carrocería de 11,87 m y el ancho de vía de 2,98 m distribuyen el peso total de 92 toneladas a una presión sobre el suelo de 0,17 MPa para lograr un sólido rendimiento antihundimiento, mientras que la capacidad de ascenso de ±18° maneja terrenos ondulados de manera confiable.
Corte de alta potencia y doble potencia para una excelente penetración en roca dura
El motor de corte de doble configuración (200 kW/110 kW) funciona a dos velocidades (46 r/min, 23 r/min) con una carrera telescópica de 500 mm para cortar roca hasta 85 MPa. En la condición común de estratos de 60 MPa, mantiene una velocidad de avance constante con un consumo de energía controlable; el cabezal telescópico da forma a los perfiles de la carretera de manera flexible para una mejor calidad de conformado.
La construcción de túneles y anclajes paralelos aumenta la eficiencia y la seguridad
Dos taladros para pernos generan un torque de 350 N·m a 500 rpm con una fuerza de soporte de 30 KN por punto de anclaje. La altura del soporte varía de 3,0 a 4,75 m, el ancho del soporte de 4,3 a 5,8 m con un área de soporte de 4,2㎡. El anclaje continúa junto con la excavación para eliminar el tiempo de inactividad para la reubicación del equipo y estabilizar la roca circundante rápidamente para reducir los riesgos de colapso.
Placa de pala ancha para una recolección y descarga de estiércol eficientes
La placa de pala extra ancha de 3,6 m con una profundidad de sumidero de 410 mm recoge minuciosamente el estiércol de las posiciones bajas y evita obstrucciones incluso en condiciones de ganga espesa, igualando el ritmo de excavación de túneles de servicio pesado para una descarga ininterrumpida.
Transporte dividido seguro y suministro de energía apto para minas
El componente individual no desmontable más pesado pesa sólo 8,85 toneladas; Cuatro conjuntos segmentados pasan por rutas de transporte de costura baja después de dividirse. El motor de la bomba de aceite de 132 kW se coordina perfectamente con el sistema de corte. La entrada de energía AC1140 V‑50 Hz cumple con los principales estándares nacionales de minas de carbón para una operación estable en turnos largos y un mantenimiento de rutina conveniente.
Soporte técnico de preventa personalizado adaptado a las condiciones reales del proyecto.
Brindamos servicios técnicos completos de preventa que incluyen selección de equipos, planificación de soluciones y esquema de desmontaje dividido de acuerdo con la geología de la mina, las dimensiones de la carretera y las limitaciones de transporte de los clientes. Se ofrecen sugerencias de adaptación del sitio para evitar posibles riesgos operativos y ofrecer una referencia completa para la implementación de proyectos en el extranjero.
Soporte posventa integral en el extranjero para minimizar la pérdida por tiempo de inactividad
Se encuentra disponible orientación técnica remota para el funcionamiento y mantenimiento de la máquina, junto con un suministro completo de repuestos originales. El diagnóstico de fallas en línea garantiza una respuesta rápida a los problemas técnicos, lo que reduce el tiempo de inactividad de la mina y garantiza una producción estable a largo plazo.
