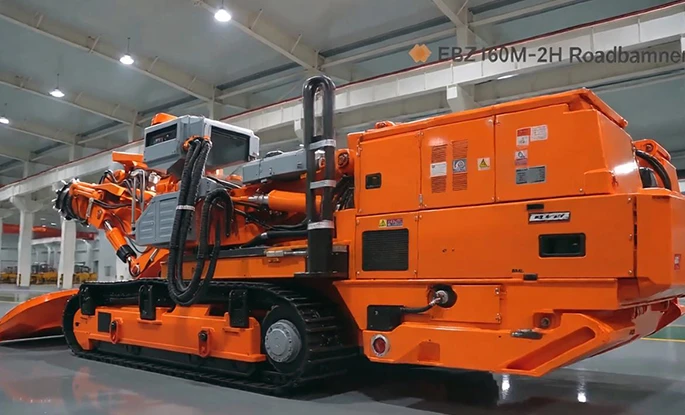

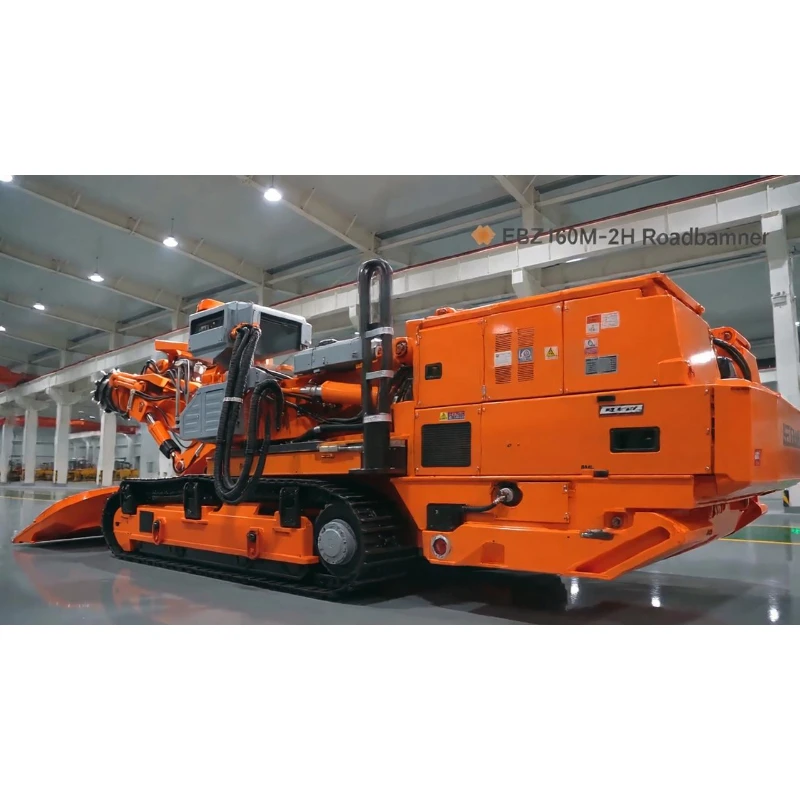

EBZ160M-2H Minero bólter
El minero empernador EBZ160M-2H es una máquina integrada de servicio mediano para operaciones de excavación de túneles y anclaje. Integra el corte de carreteras, el transporte de materiales y el soporte de pernos en una sola unidad, lo que elimina la reubicación repetida de equipos en el sitio para la construcción de minas de carbón de tamaño mediano. Equipado con una unidad de corte telescópica de 550 mm y unidades de empernado dobles, realiza excavación y soporte paralelos.
El minero empernador EBZ160M-2H es una máquina integrada de servicio mediano para operaciones de excavación de túneles y anclaje. Integra el corte de carreteras, el transporte de materiales y el soporte de pernos en una sola unidad, lo que elimina la reubicación repetida de equipos en el sitio para la construcción de minas de carbón de tamaño mediano. Equipado con una unidad de corte telescópica de 550 mm y unidades de empernado dobles, realiza excavación y soporte paralelos. El diseño modular dividido facilita el transporte y montaje subterráneo. La energía de doble engranaje y el suministro de energía de doble voltaje se adaptan a la minería regular de estratos de roca de dureza media, sirviendo como una máquina central para flujos de trabajo paralelos eficientes de túneles y soporte.
| Rozadora EBZ160M-2H con empernador – Parámetros principales | |
| Peso total (t) | 61 |
| Longitud del cuerpo de la máquina (m) | 11.05 |
| Altura del cuerpo de la máquina (m) | Altura del cuerpo 2,1 / Cabezal de corte horizontal 1,97 / Punto más alto 2,5 |
| Ancho exterior de vía (m) | 2.52 |
| Ancho total del cabezal recolector (m) | 3.2 |
| Capacidad de escalada (°) | ±18 |
| Rebaje del cabezal de corte (mm) | 220 |
| Rebaje del cabezal fruncido (mm) | 300 |
| Resistencia a la compresión uniaxial máxima/económica de la roca cortada (MPa) | ≤70 / ≤50 |
| Presión de apoyo al suelo (MPa) | 0.16 |
| Potencia del motor de corte (kW) | 160 / 100 |
| Velocidad del cabezal de corte (r/min) / Carrera (mm) | 48 / 24 / 550 |
| Potencia del motor de la bomba de aceite (kW) | 110 |
| Tensión de alimentación | CA 1140/660 V – 50 Hz |
| Altura de atornillado (m) | 3.0 – 4.45 |
| Ancho de atornillado (m) | 4.0 – 5.5 |
| Número de empernadores | 2 |
| Par de apriete (N·m) | 300 |
| Velocidad nominal del bólter (rpm) | 500 |
| Área de soporte (m²) | 4.2 |
| Fuerza de apoyo (kN) | 30 |
| Dimensiones máximas de la pieza no desmontable (m) | Marco principal: 3,38 × 1,2 × 1,4 Canal delantero: 3,9 × 0,6 × 0,64 Marco de soporte trasero: 2,8 × 1,39 × 0,94 |
| Peso máximo de pieza no desmontable (t) | 5.8 |
Túneles y empernado integrados para una mayor eficiencia
Se montan dos perforadoras de pernos en una máquina para completar la excavación y el anclaje simultáneamente. La altura del soporte varía entre 3,0 y 4,45 m, el ancho del soporte entre 4,0 y 5,5 m con un área de soporte de 4,2㎡. Reduce el tiempo de espera inactivo causado por equipos separados de perforación y empernado de túneles, acortando en gran medida los ciclos de formación de carreteras.
Energía de doble engranaje para una adaptación geológica versátil

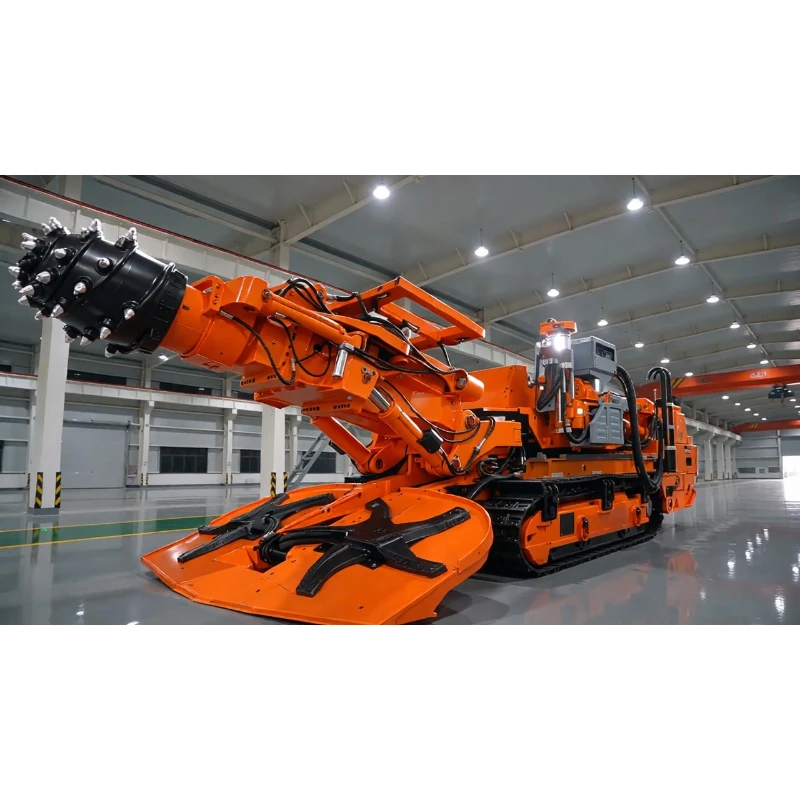

El motor de corte de doble configuración (160kW /100kW) funciona con dos velocidades de rotación (48r/min, 24r/min) y una carrera telescópica de 550 mm. Corta roca con una resistencia a la compresión uniaxial de hasta 70 MPa y ofrece un rendimiento rentable a 50 MPa, adaptándose bien a estratos blandos y semiduros.
Movilidad confiable en terrenos subterráneos complejos

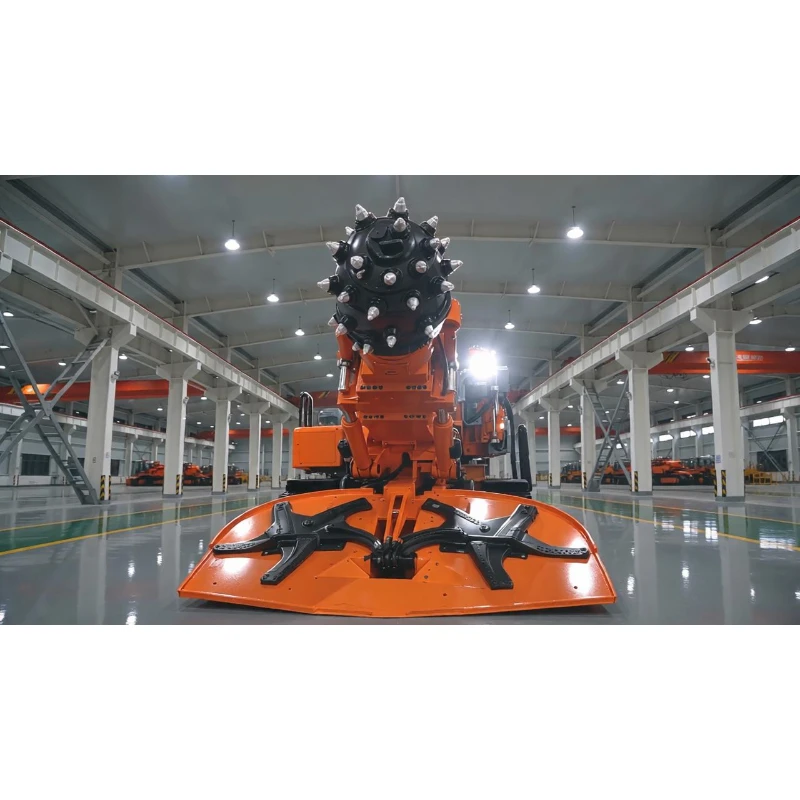

Con un peso total de 61 toneladas y un ancho de vía de 2,52 m, la presión sobre el suelo de 0,16 MPa reduce el riesgo de hundimiento. La capacidad de ascenso de ±18° soporta túneles ondulados. La placa de pala de 3,2 m de ancho recoge eficazmente la suciedad y evita la acumulación de material.
Rendimiento profesional de empernado para carreteras más seguras
Cada perforadora de pernos para roca proporciona un torque de 300 N·m a 500 rpm y una fuerza de soporte de 30 KN por punto de anclaje. El refuerzo firme estabiliza la roca circundante y reduce los riesgos de colapso para cumplir con estrictos requisitos de seguridad minera.
Entrega conveniente y compatibilidad de energía global
El componente individual no desmontable más pesado pesa sólo 5,8 toneladas para facilitar el transporte dividido y el montaje subterráneo. La entrada de doble voltaje (AC1140V / 660V) cumple con los estándares mundiales de energía minera. El motor de la bomba de aceite de 110 kW se coordina perfectamente con el sistema de corte para un funcionamiento estable y continuo en turnos largos.
