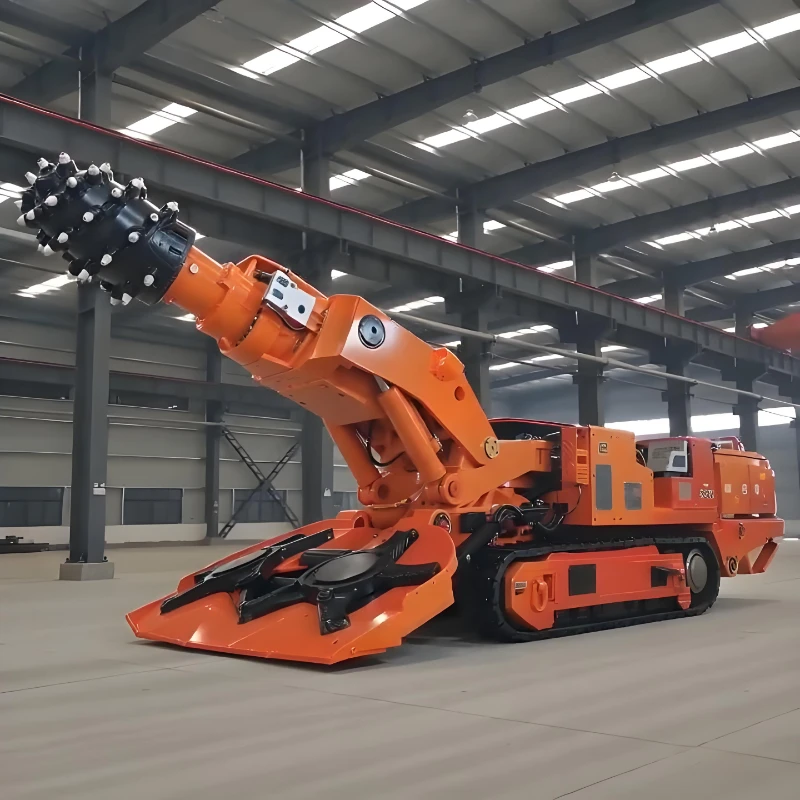

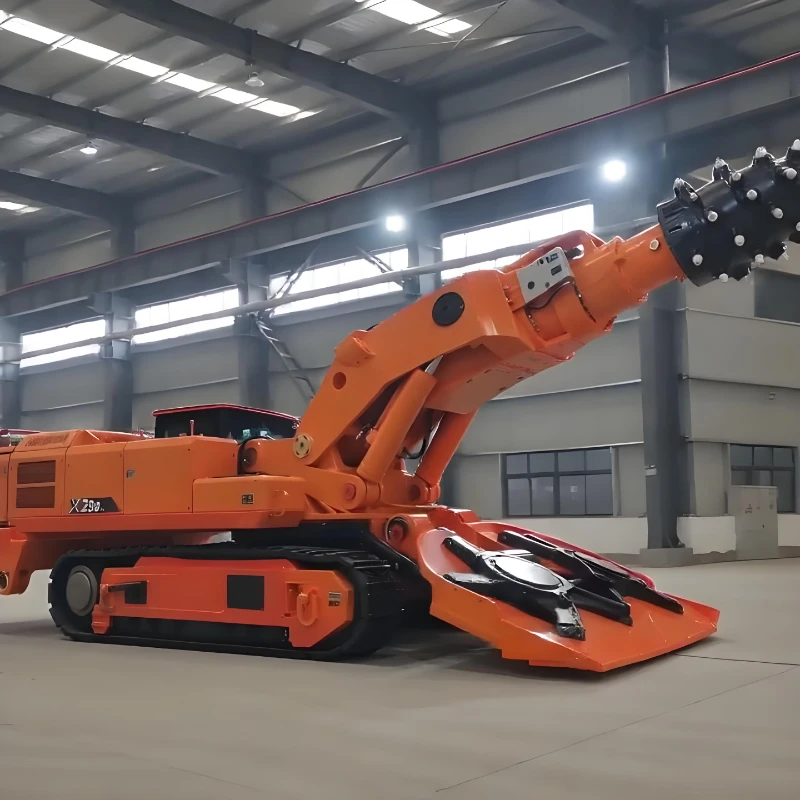

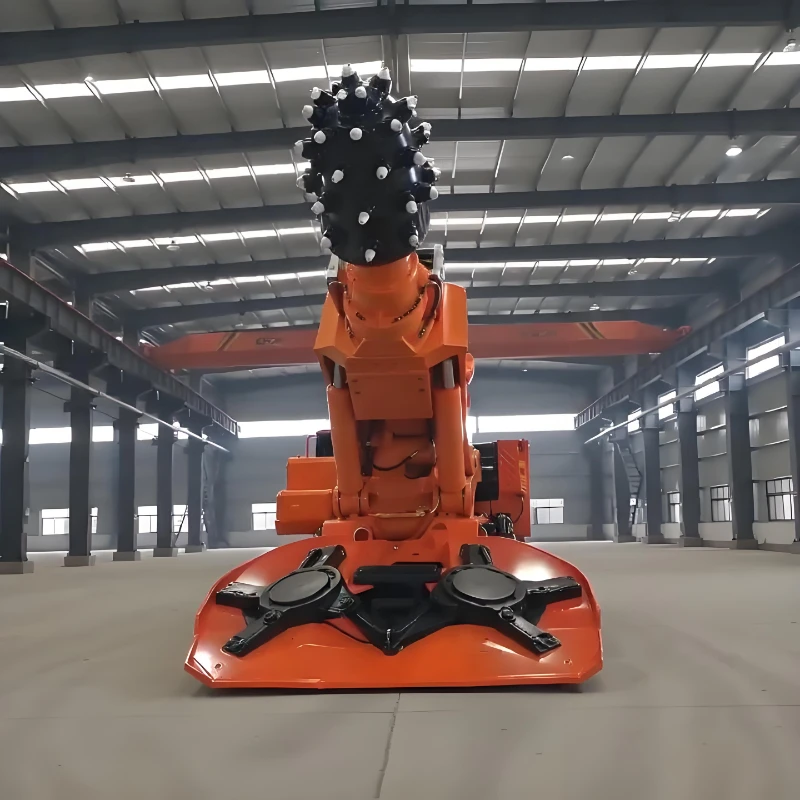

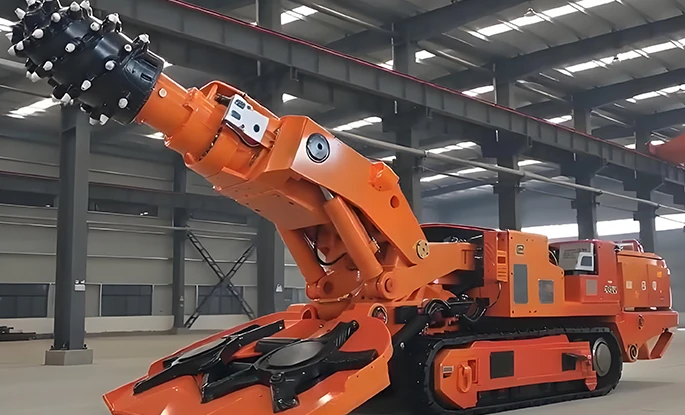

EBZ180 Rozadora tipo pluma
La rozadora tipo pluma EBZ180 es una tuneladora principal de peso medio con una rigidez estructural sólida y abundante potencia. Integra corte de roca, carga de estiércol y transporte sobre orugas, especialmente diseñado para estratos semiduros en minas de carbón medianas y grandes y minas de metal para túneles de sección transversal mediana-grande. Corta roca con una resistencia a la compresión de hasta 80 MPa y logra una operación rentable a 60 MPa. El diseño modular dividido facilita la entrega y el montaje de segmentos subterráneos, mientras que el sistema hidráulico de alta potencia admite la operación continua en turnos largos para la excavación regular de túneles en rocas circundantes más duras. Superando a los modelos de servicio mediano, puede ser reemplazado por nuestra serie de servicio pesado para secciones extragrandes o condiciones de roca extremadamente dura.
La rozadora tipo pluma EBZ180 es una tuneladora principal de peso medio con una rigidez estructural sólida y abundante potencia. Integra corte de roca, carga de estiércol y transporte sobre orugas, especialmente diseñado para estratos semiduros en minas de carbón medianas y grandes y minas de metal para túneles de sección transversal mediana-grande. Corta roca con una resistencia a la compresión de hasta 80 MPa y logra una operación rentable a 60 MPa. El diseño modular dividido facilita la entrega y el montaje de segmentos subterráneos, mientras que el sistema hidráulico de alta potencia admite la operación continua en turnos largos para la excavación regular de túneles en rocas circundantes más duras. Superando a los modelos de servicio mediano, puede ser reemplazado por nuestra serie de servicio pesado para secciones extragrandes o condiciones de roca extremadamente dura.
| Parámetros principales de la rozadora tipo pluma EBZ180 | |
| Peso total (t) | 56 |
| Longitud de la máquina (m) | 10.3 |
| Altura de la máquina (m) | Placa de cubierta 1.67 / Nivel del cabezal de corte 2.07 |
| Ancho exterior de la vía (m) | 2.4 |
| Ancho total del cabezal recolector (m) | 3.0 |
| Altura de corte de posicionamiento (m) | 2.5–4.4 |
| Ancho de corte de posicionamiento (m) | 3.4–5.0 |
| Área de corte (m²) | 8.5–22 |
| Capacidad de gradiente (°) | ±18 |
| Espacio libre inferior del cabezal de corte (mm) | 200 |
| Espacio libre inferior del cabezal de recolección (mm) | 400 |
| Resistencia a la compresión uniaxial máxima/económica de la roca (MPa) | 80/60 |
| Presión de rodamiento sobre el suelo (MPa) | 0.19 |
| Potencia del motor de corte (kW) | 180 |
| Velocidad del cabezal de corte (r/min) | 47.4 |
| Potencia del motor de la bomba de aceite (kW) | 110 |
| Voltaje de suministro | 1140 V CA ~ 50 Hz |
| Dimensiones máximas de piezas no desmontables (m) |
Marco principal delantero 2,18×1,46×0,98 Transportador rascador frontal 3,43×0,71×0,53 Marco de soporte trasero 0,98×2,4×1,32 |
| Peso máximo de la pieza no desmontable (t) | 4.42 |
Rompimiento de rocas de alta potencia para adaptabilidad a estratos duros
El motor de corte de 180 kW funciona de manera constante a 47,4 r/min para romper roca con una resistencia a la compresión uniaxial de hasta 80 MPa. Mantiene una alta eficiencia y un consumo de energía controlable a 60 MPa, resistiendo atascos en condiciones de trabajo en rocas duras con una penetración más fuerte que las rozadoras ordinarias de servicio mediano.
Encofrado de carreteras flexible con amplia cobertura de sección transversal
El área de corte disponible varía de 8,5㎡ a 22㎡, con altura de corte ajustable (2,5 a 4,4 m) y ancho (3,4 a 5,0 m). Una unidad construye carreteras de varios tamaños y reduce la frecuencia de reemplazo de modelos en el sitio.
Movilidad estable en terrenos subterráneos complejos
Con un peso de 56 toneladas y orugas de 2,4 m de ancho, la máquina cuenta con una presión sobre el suelo de 0,19 MPa para equilibrar la capacidad de carga y el rendimiento antihundimiento. La capacidad de ascenso de ±18° se adapta a túneles ondulados. La placa de pala de 3,0 m de ancho con una profundidad de sumidero de 400 mm recoge minuciosamente la suciedad de las posiciones bajas para una descarga suave.
Conveniente transporte subterráneo dividido
El componente individual no desmontable más pesado pesa sólo 4,42 toneladas. Tres conjuntos segmentados compactos pasan fácilmente por estrechos pasajes subterráneos para un montaje in situ de baja dificultad que se adapta a la mayoría de las condiciones logísticas de la mina.
Combinación de energía confiable y suministro de energía orientado a minas
El motor de la bomba de aceite de 110 kW se coordina perfectamente con el motor de corte de 180 kW para lograr una salida hidráulica estable. La especificación de energía AC1140V se ajusta a los principales estándares domésticos de energía de las minas de carbón, ofreciendo bajas tasas de falla y fácil mantenimiento durante turnos largos y continuos.
