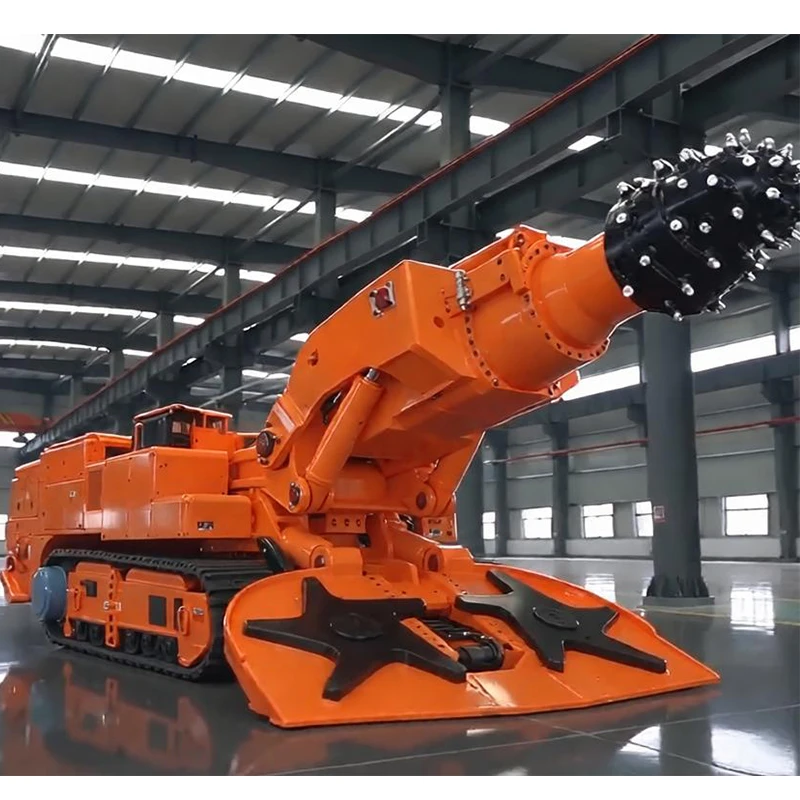

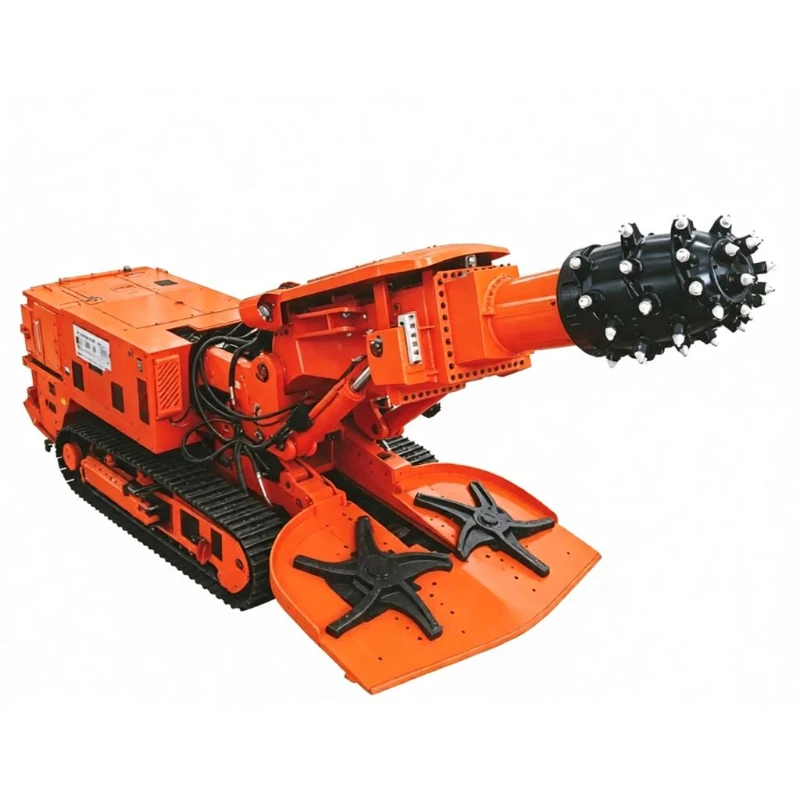

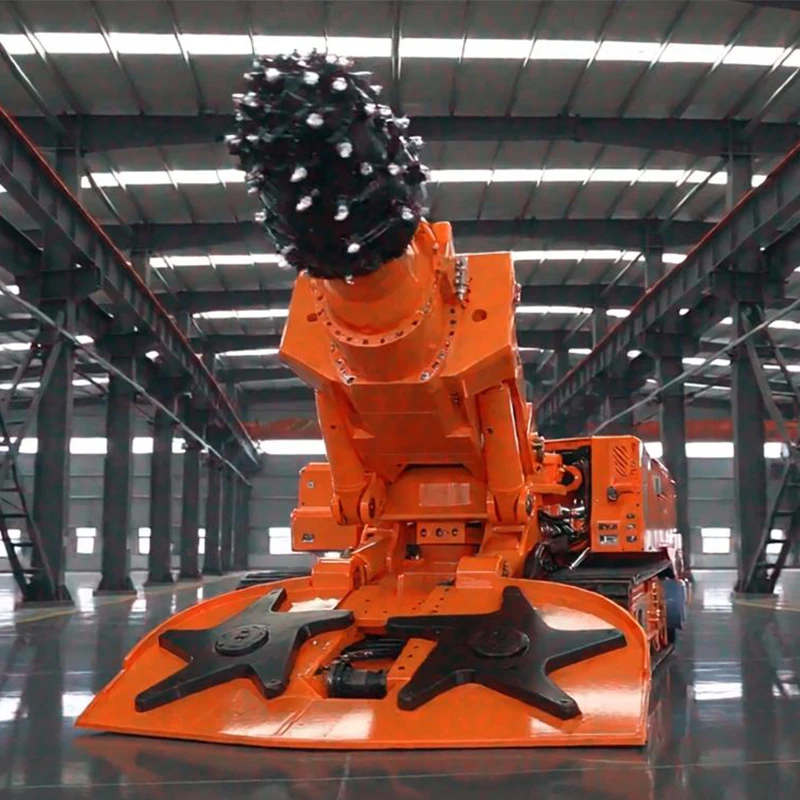

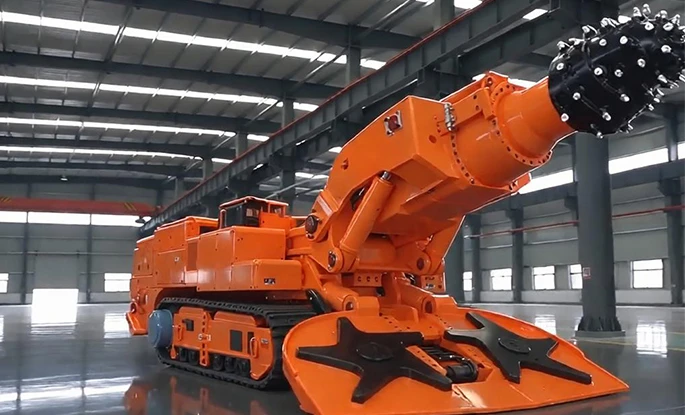

EBZ230 Rozadora tipo pluma
La rozadora tipo pluma EBZ230 es una tuneladora primaria versátil diseñada para minas de roca de dureza media en todo el mundo y admite la excavación regular de carreteras con diversos tamaños de sección transversal. Equipado con un motor de corte de alta potencia de 230 kW, corta roca con una resistencia a la compresión uniaxial de hasta 90 MPa y equilibra la eficiencia de la excavación de túneles y el costo operativo en condiciones típicas de roca de 65 MPa. El cuerpo compacto y equilibrado ofrece un rango de altura de corte de 2,6 a 4,46 m, un rango de ancho de corte de 3,6 a 5,67 m y un área de corte máxima en una sola pasada de 25㎡. La estructura modular dividida limita el componente individual no desmontable más pesado a 7,1 toneladas para un envío transfronterizo conveniente y una entrega subterránea segmentada. Los motores de bomba de aceite de modo dual ajustan la potencia de salida para diferentes escenarios del sitio, lo que los hace ideales para túneles de carreteras de larga distancia en minas de carbón y minas metálicas como una solución confiable y fácil de mantener para túneles en roca dura.
La rozadora tipo pluma EBZ230 es una tuneladora primaria versátil diseñada para minas de roca de dureza media en todo el mundo y admite la excavación regular de carreteras con diversos tamaños de sección transversal. Equipado con un motor de corte de alta potencia de 230 kW, corta roca con una resistencia a la compresión uniaxial de hasta 90 MPa y equilibra la eficiencia de la excavación de túneles y el costo operativo en condiciones típicas de roca de 65 MPa. El cuerpo compacto y equilibrado ofrece un rango de altura de corte de 2,6 a 4,46 m, un rango de ancho de corte de 3,6 a 5,67 m y un área de corte máxima en una sola pasada de 25㎡. La estructura modular dividida limita el componente individual no desmontable más pesado a 7,1 toneladas para un envío transfronterizo conveniente y una entrega subterránea segmentada. Los motores de bomba de aceite de modo dual ajustan la potencia de salida para diferentes escenarios del sitio, lo que los hace ideales para túneles de carreteras de larga distancia en minas de carbón y minas metálicas como una solución confiable y fácil de mantener para túneles en roca dura.
| Rozadora tipo pluma EBZ230: parámetros principales | |
| Peso total (t) | 72 |
| Longitud del cuerpo de la máquina (m) | 10.5 |
| Altura del cuerpo de la máquina (m) | Placa de cubierta 1.72 / Cabezal de corte horizontal 2.17 |
| Ancho exterior de vía (m) | 2.59 |
| Ancho total del cabezal recolector (m) | 3.2 |
| Altura de corte de posicionamiento (m) | 2.6 – 4.46 |
| Ancho de corte de posicionamiento (m) | 3.6 – 5.67 |
| Área de corte (m²) | 9.4 – 25 |
| Capacidad de escalada (°) | ±18 |
| Rebaje del cabezal de corte (mm) | 250 |
| Rebaje del cabezal fruncido (mm) | 270 |
| Resistencia a la compresión uniaxial máxima/económica de la roca cortada (MPa) | 90 / 65 |
| Presión de apoyo al suelo (MPa) | 0.17 |
| Potencia del motor de corte (kW) | 230 |
| Velocidad del cabezal de corte (r/min) | 37 |
| Potencia del motor de la bomba de aceite (kW) | 110 / 132 |
| Tensión de alimentación | CA1140V – 50Hz |
| Dimensiones máximas de la pieza no desmontable (m) | Marco principal: 3,3 × 1,4 × 1,41 (se puede dividir) Canal delantero: 4,05 × 0,79 × 0,62 Marco de soporte trasero: 1.534 × 2.5 × 1.276 |
| Peso máximo de pieza no desmontable (t) | 7.1 |
Rompimiento de rocas estable y de alta potencia para diversos estratos
El motor de corte de alto par de 230 kW funciona de manera constante a 37 r/min con abundante reserva de energía para evitar detenerse contra rocas duras intercaladas y rocas circundantes erosionadas. Mantiene una rápida velocidad de excavación de túneles para estratos ordinarios de 65 MPa y maneja tareas locales de perforación de roca dura de 90 MPa de manera confiable incluso cuando la dureza de la roca fluctúa en todo el sitio minero.
Amplia cobertura de secciones transversales con una forma de carretera ordenada
Al trabajar con una altura de corte de 2,6 a 4,46 m y un ancho de corte de 3,6 a 5,67 m, forma secciones de carretera de 9,4㎡ a 25㎡ para adaptarse a las vías aéreas de transporte y retorno estándar. El movimiento preciso del cabezal de corte proporciona paredes laterales suaves y reduce el trabajo secundario de recorte manual.
Chasis bien equilibrado para una movilidad subterránea fiable
La máquina de 72 toneladas distribuye el peso uniformemente a través de orugas de 2,59 m para mantener la presión sobre el suelo en 0,17 MPa para un fuerte rendimiento antideslizante y antihundimiento en terrenos fangosos y sueltos. La pendiente de ±18° más la profundidad de sumidero del cabezal de corte de 250 mm y la profundidad de sumidero de la placa de pala de 270 mm limpian continuamente la ganga del piso. La placa de pala de 3,2 m de ancho recoge la suciedad en un área grande para igualar la potencia de corte de alta potencia y reducir el tiempo de inactividad causado por obstrucciones.
Bomba de aceite de doble rango para regulación flexible de potencia y ahorro de energía
Los operadores alternan entre los modos de bomba de aceite de 110 kW y 132 kW: el modo de 132 kW suministra potencia total para trabajos pesados de construcción de túneles, mientras que el modo de 110 kW reduce el consumo de energía en condiciones rutinarias para impulsar la economía operativa a largo plazo.
Transporte dividido para una fácil implementación en sitios mineros globales
Los módulos separables que incluyen el bastidor principal, el transportador delantero y el bastidor de soporte trasero se envían por separado con un peso manejable de un solo componente para pasar por vías de transporte subterráneas estrechas. Compatible con la fuente de alimentación de mina convencional a nivel internacional AC1140V-50Hz, funciona de manera estable durante turnos largos y continuos con bajas tasas de falla y repuestos ampliamente disponibles para simplificar el mantenimiento en el sitio en el extranjero.
